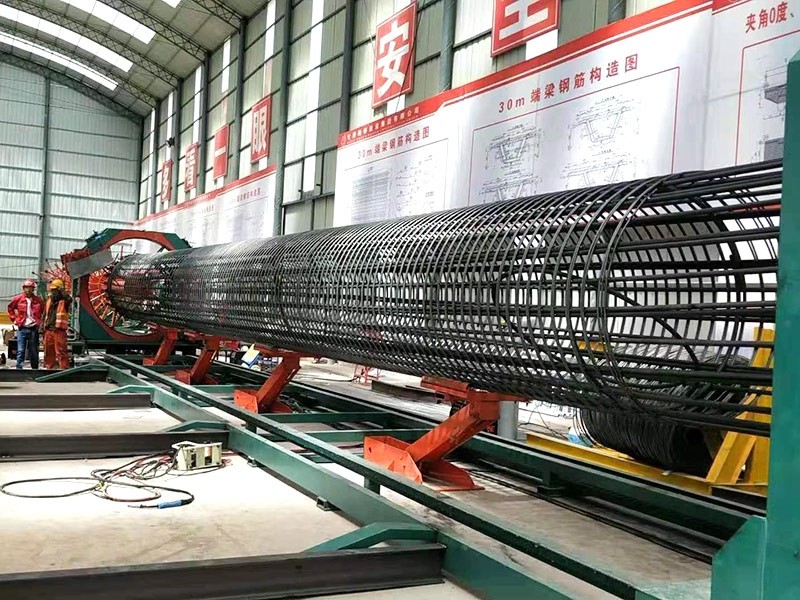

数控钢筋笼滚焊机操作步骤

数控钢筋笼滚焊机是一种大型的数控钢筋加工设备，加工效能高，操作单一，下面数控钢筋笼滚焊机幼编给各人单一介绍一下钢筋笼滚焊机使用过程。

di一步：主筋上料

预先将主筋下料、对焊或套筒衔接成图纸所需长度，而后吊放于主筋储料架上，以备用；

主筋储料架，适合贮存9M/12M/18M/22M的钢筋；整体选取Ｈ型钢焊接组装而成；并选取分段式结构，距离2米/个；便于拆装和运输。

第2步.盘筋上料将盘筋吊于放线架上，较大载沉2T，高1.7M；立柱内径可定造成伸缩型

第3步.主筋穿丝并夹紧

工人将主筋抖落散布于分料盘的圆周上；同时，穿入固定盘和移动盘环形模板的导管内；并在移动盘的导管内用螺栓夹紧分料盘系统由6个分料盘组成，与固定盘相连，并可跟伴同步旋转活动；端部的辊轮，可削减旋转阻力夹紧时，把稳每根主筋的错位长度，通常是1M左右

第4步.盘筋穿丝并缠绕固定将盘筋穿过矫直机构至与主筋交叉焊接固定

第5步.焊接成型

肇始焊接：在钢筋笼的头部，固定盘和移动盘同步旋转活动，将盘筋并排陆续绕几圈；而后与主筋焊接牢固

正式焊接：固定盘和移动盘同步旋转活动，移动盘同时向前移动，这样盘筋自动缠绕在主筋上，同时进行焊接，从而形成钢筋笼产品终止焊接：在钢筋笼的尾部，两盘持续旋转，暂停焊接，将盘筋并排绕几圈；而后将盘筋端头焊接在主筋上固定，实现焊接

国内通常选取CO2；ず富，焊渣少，焊接质量好；也可选用自动焊接机械手（价值另计），较大焊接速度为40-60点/分钟。

第6步.钢筋笼与旋转盘分离

堵截绕筋；移动盘前移，钢筋笼与固定盘分离；放松主筋与移动盘模板导管的螺栓；移动盘前移，钢筋笼与移动盘分离。配套电动扳手，轻便快捷，提高工效。

第7步.卸笼、降下液压支持

卸笼，行吊某人推滚下在整个焊接过程中，为预防钢筋笼因自沉而变形，需配置3个液压支持装置专门设计的液压站，选取国内通用的液压元件，悠久耐用、拥有高互换性

第8步.移动盘复位、筹备下一个循环卸笼后，将移动盘复位，筹备出产下一个笼子

第9步.加内箍筋

内加强筋弯弧机,专门配套，不变耐用预先内箍筋弯曲成型；钢筋直径16-28mm，箍筋直径300-2500mm待钢筋笼卸下后，由人为将内箍筋点焊在钢筋笼内部，起到加强支持、防变形作用

10步.制品

机械造作的钢筋笼制品，表观尺度统一，间距均匀，缠绕缜密，同心度高，ji易通过业主和监理的查抄。
